高速公路收費站網架罩棚專業性鑒定檢測方法

隨著我國高速公路的發展，越來越多的網架收費罩棚出現在我們的生活中，網架罩棚具有自重輕、剛度大的優點，由于建造年限不定，投入使用的時間也不固定，隨著其使用年限的增長、使用環境的不同，導致其安全狀態存在很大差異，對其進行專業性鑒定檢測尤為重要，通過檢測可明確網架罩棚各構件的評級及整體的狀態，為后期的管養維護提供重要依據。



適用范圍

適用于高速收費站新、老網架罩棚的專業性鑒定檢測。



檢測鑒定標準

1、《鋼結構工程施工質量驗收標準》GB 50205-2020；

2、《鋼結構現場檢測技術標準》GB/T 50621-2010；

3、《建筑結構檢測技術標準》GB/T 50344-2019；

4、《建筑變形測量規范》JGJ 8-2007；

5、《鋼結構設計標準》GB 50017-2017；

6、《建筑結構荷載規范》GB 50009-2012；

7、《工程結構通用規范》GB 55001-2021；

8、《空間網格結構技術規程》JGJ 7-2010；

9、《建筑抗震設計規范》（2016年版）GB 50011-2010；

10、《既有建筑鑒定與加固通用規范》GB 55021-2021；

11、《交通工程鋼網架罩棚檢測及養護技術規程》TCECS 779-2021。



檢測內容

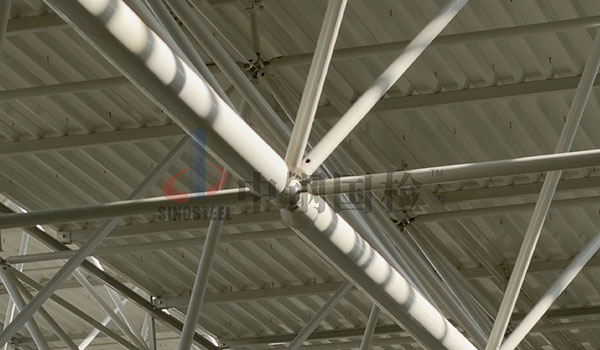

1結構體系與布置核查

檢查網架結構體系與構件布置是否合理，結構平面布置是否規則，有無明顯的傾斜和變形現象，結構傳力路徑是否明確。



2外觀缺陷及損傷

對該網架結構桿件自身、球節點、支座部位、屋面檁條、屋面板、支柱及柱腳區域、基礎進行全面排查，明確部位及缺陷性質，逐一記錄。





3 網架中心撓度

使用全站儀采用高差法對網架中心撓度進行檢測，確定網架中心撓度值。



4柱頂點側向位移

使用全站儀采用平距法對柱頂點側向位移進行檢測、高差法測出支柱高度，確定柱頂點側向位移值。



5構件截面尺寸

使用超聲波測厚儀、游標卡尺、鋼卷尺等，對構件截面尺寸進行測量記錄，測量時剔除表面涂層及污物，露出金屬光澤后進行測量，抽檢數量按照《建筑結構檢測技術標準》GB/T 50344-2019表3.3.10中對檢測批進行劃分，按檢測類別B進行抽檢。



6涂層厚度

對所有構件（柱、桿件、支座等），按照《建筑結構檢測技術標準》GB/T 50344-2019表3.3.10中對檢測批進行劃分，按檢測類別A進行抽檢。



7材料強度

使用里氏硬度計對柱、各類型網架桿件材料強度進行檢測，確定材質類別，便于計算分析。



8焊縫內部質量檢測

采用超聲波探傷儀對該網架桿件、支柱、支座焊縫內部質量進行檢測，檢測數量依據《建筑結構檢測技術標準》GB/T 50344-2019表3.3.10中對檢測批進行劃分，按檢測類別B進行抽檢。



模型驗算

根據以上檢測結果及委托方提供的圖紙等資料，承載能力驗算考慮風荷載、雪荷載、自重等。依據《鋼結構設計標準》GB 50017-2017、《建筑結構荷載規范》GB 50009-2012等規范并結合其使用環境及功能，利用模型計算軟件進行建模驗算分析，分析構件應力比、長細比是否超限。計算模型及結果圖例如下。

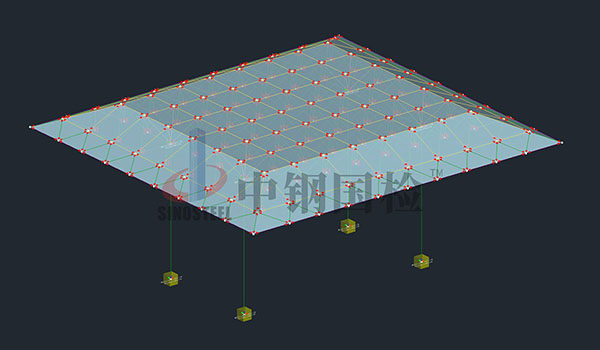

計算模型

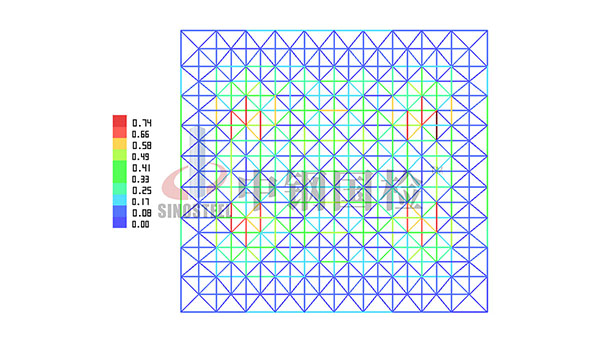

應力比云圖

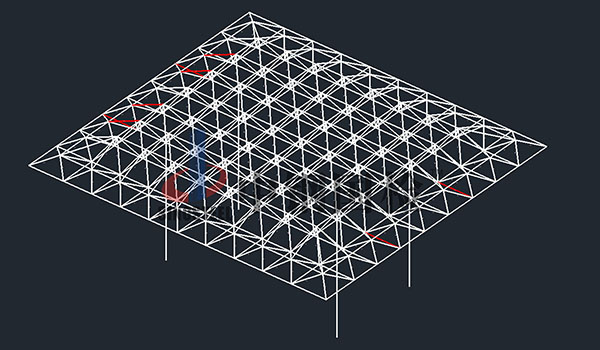

長細比計算結果



專業性檢測結果的評定

依據現場檢測結果及模型計算結果，根據《交通工程鋼網架罩棚檢測及養護技術規程》TCECS 779-2021要求，對所檢測罩棚進行各構件集、網架變形及結構整體性三個層次的評級。



構件集等級評定等級評定內容包括：構件承載能力、構造與連接、構件缺陷與損傷。



網架變形評定等級評定內容包括：罩棚變形。



結構整體性等級評定：結構整體性。



綜合以上的等級評定結果，對罩棚整體性等級進行評定，整體等級評定應根據各構件集、網架變形及結構整體性三個項目的等級進行評定，并取三個項目中的較低等級作為整體評定等級。



評定結果的處理建議

根據模型計算及評定等級結果，依據《交通工程鋼網架罩棚檢測及養護技術規程》要求，對存在問題的構件提出針對性的處理建議（更換、加固、改變構造、增加支承結構等），使網架罩棚能夠滿足規范及現安全使用要求。



結語

高速公路對我國的經濟發展具有重要意義，其網架收費罩棚的專業性鑒定檢測顯得尤為重要。我單位通過對其進行專業性鑒定檢測，發現隱患、提出合理化處理建議，為管養部門的日常維護提供重要依據。
